Y-153B-FZ不銹鋼壓力表 安裝尺寸
Y-153B-FZ不銹鋼壓力表 不銹鋼壓力表由上海自動化儀表四廠生產報價 精密壓力表Y-150，精密壓力表Y-150徑向軸向，YX-150AZ(T)電接點壓力表，YY-60Z(T)乙炔壓力表膜盒壓力表應YY-100乙炔壓力表及膜盒壓力表 YY-100Z(T)乙炔壓力表，YY-150乙炔壓力表及膜盒壓力表徑向軸向，YY-150Z(T)乙炔壓力表及膜盒表，YA-100氨用壓力表 氣體壓力表徑向軸向，YA-100氨用壓力表及膜盒壓力表，YA-100Z氨用壓力表徑向軸向，YA-100Z氨用壓力表及膜盒壓力表徑向軸向，精密壓力表 Y-60Z Y-60T防腐，精密壓力表 Y-60ZT Y-60T，真空表Z-60 精密壓力表徑向軸向，真空壓力表Y-60Z 壓力真空表徑向軸向，Z-60ZT真空壓力表及電接點壓力表，Z-100真空壓力表 及耐震壓力表徑向軸向，Z-100Z真空壓力表及隔膜壓力表 Z-100Z真空壓力表及隔膜壓力表，Z-100ZT真空壓力表 電接點壓力表徑向軸向，Z-150真空壓力表 電接點壓力表徑向軸向，Z-150Z真空壓力表 氧氣壓力表，Z-150ZT真空壓力表 乙炔壓力表徑向軸向，Z-200真空壓力表 防爆數字顯示壓力表廣泛應用于石油、化工、冶金、電站等工業部門或機電設備配套中測量有危險的各種流體介質的壓力Y－60B－F白云牌表采用直接接觸式接頭和感壓元件材料，采用icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316，結構為全密封型，不銹鋼壓力表具有較強的防被測介質腐蝕和抗環境腐蝕的能力。不銹鋼壓力表適用于腐蝕性較強的適合不銹鋼元件檢測的介質和惡劣的外部腐蝕環境中 ，不銹鋼壓力表廣泛應用于石油、化工、冶金等工業。
產品簡介
不銹鋼壓力表（上海自動化儀表四廠）即壓力表的螺紋接頭與表盤垂直，又稱面板式壓力表。廣泛應用于石油、化工、化纖、冶金、電站等工業部門對耐蝕、抗振要求較高的工藝流程中測量各種流體介質的壓力。
本儀表的整體結構設計合理、工藝精致，具有較高的測量精確度和持久的穩定性，因此不僅可提供出口，尤為國內用戶對引進國外技術裝備中的同類儀表實現國產化的理想配套產品。
4，壓力表彈簧管或各焊接點發生大孔明顯泄露，也是造成加壓時壓力表指針基本不動的原因Y-153B-FZ不銹鋼壓力表
軸向壓力表有三種安裝形式：
結構原理
儀表由導壓系統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。
產品選型
主要技術指標
◆標度范圍、精確度等級
型 號 | 標度范圍MPa(Hg～Psi) | 精度度等級 |
Y-60B-F | 0～0.6、1、1.6、2.5、4、6、10、16、25、40、60 | 2.5 |
Y-60B-FZ | ||
Y-63B-F | ||
Y-63B-FZ | ||
Y-100B-F | 0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60 | 1.6 (1) |
Y-100B-FZ | ||
Y-150B-F | ||
Y-150B-FZ | ||
Y-103B-F | ||
Y-103B-FZ | ||
Y-153B-F | ||
Y-153B-FZ |
注：括號內的標度范圍和精確度等級僅供特殊訂貨。
◆使用環境溫度：-25～70℃（外殼內充液）
-40～70℃（外殼內不充液）
◆溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)
◆抗工作環境振動：V·H·4級（外殼內充液）
V·H·3級（外殼內不充液）
◆外殼防護等級：IP65
◆重量：0.2kg(Y-60B-F)
0.6kg(Y-100B-F)
1.0kg(Y-150B-F)
◆導壓系統及外殼等材質
零件名稱 | 材料牌號 | |
Y-60B | Y-100B、Y-150B | |
接頭 | 0Cr18Ni9（304） | 0Cr17Ni12Mo2（316） |
彈簧管 | 0Cr18Ni9Ti（321） | 0Cr17Ni12Mo2（316） |
外殼 | 0Cr18Ni9 | |

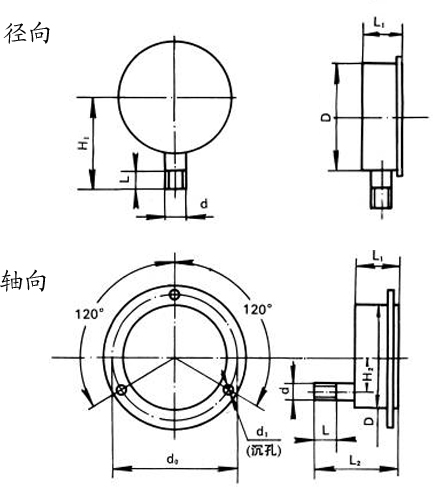

外形尺寸
D | d0 | d1 | H1 | H2 | L | L1 | L2 | 接頭螺紋d |
60 | 76 | 4.5 | ≤60 | / | 14 | 36 | 66 | M14×1.5；Z 1/4″(NPT) |
100 | 116 | 4.8 | ≤100 | ≤35 | 20 | 50 | 98 | M20×1.5； Z 1/2″；Z 1/4″(NPT) |
150 | 165 | 5.8 | ≤125 | ≤60 |
